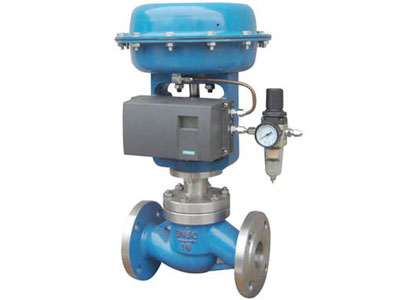

精小型气动单座调节阀

产品名称:精小型气动单座调节阀

产品型号:

联系电话:022-87805030
    0
咨询/订购
产品详情

  ZJHP/M精小型气动薄膜(单座)套简调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。

  特点:

  1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。

  2.套筒互换性强,拆装方便,容易维修。

  3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。

  4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。

  5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。

  6.ZJHPW型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。

  7.ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合

  主要零件材料:

  阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti

  阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊

  软密封阀芯:增强聚四氟乙烯

  填料:聚四氟乙烯、柔性石墨、不锈钢波纹管

  垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

  膜盖:A3

  波纹膜片:丁腈橡胶夹增强涤纶织物

  弹簧:60Si2Mn

  阀杆、推杆:2Cr13、1Cr18Ni9Ti

  衬套:2Cr13

  主要技术参数:

  本产品性能指标贯彻GB/T4213-92标准

  外形尺寸表

  订货须知:

  1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
