耐磨对夹连接金属

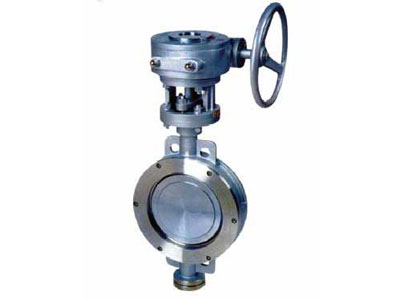

产品名称:耐磨对夹连接金属

产品型号:

联系电话:022-87805030
    0
咨询/订购
产品详情

  对夹连接金属密封蝶阀

  标准与规范

设计与制造 结构长度 压力 -温度等级 配管法兰 试验与检验
GB12238
JB/T8527
GB12221 JB/T74、GB9131 JB/T74-90
GB9112-9131 HG20592-20596
GB/T13927

  型号、材料及主要参数

配管法兰



公称压力PN/MPa



法兰密封面



产品型号



JB/T74
HG20592-
20596
GB9112-
9131
0.25



凸光
滑面



D73H-2.5C



D73W-2.5P



D73W-2.5P8



D73W-2 5P3



D73W-2.5R



D73W-2.5Rs



D73W-2.5R3



0.6



D73H-6C



D73W-6P



D73W-6P8



D73W-6P3



D73W-6R



D73W-6R8



D73W-6R3



1.0



D73H-1OC



D73W-10P



D73W-10P8



D73W-10P3



D73W-10R



D73W-10Rs



D73W-10R3



1.6



D73H-16C



D73W-16P



D73W-16P8



D73W-16P3



D73W-16R



D73W-16R8



D73W-16R3



2.5



D73H-25



D73W-25P



D73W-25P8



D73W-25P3



D73W-25R



D73W-25R8



D73W-25R3



4.0



D73H-40



D73W-40P



D73W-40P8



D73W-40P3



D73W-40R



D73W-40R8



D73W-40R3



主要零件
材料
阀体 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni
12Mo2Ti
CF8M CF3M
压圈 WCB ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni
12Mo2Ti
CF8M(316) CF3M(316L)
蝶板 碳钢面堆焊
Cr13
ZG1Cr18Ni9Ti CF8(304) CF3(304L) ZG1Cr18Ni
12Mo2Ti
CF8M(316) CF3M(316L)
阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 00Cr19Ni11 1Cr18Ni
12Mo2Ti
0Cr17Ni12Mo2 00Cr17Ni14Mo2
阀座 1Cr18Ni9Ti 0Cr19Ni9 00Cr19Ni11 00Cr19Ni11 0Cr17
Ni12Mo2
00Cr17
Ni14Mo
00Cr17Ni14Mo2
适用工况 适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀性介质 尿素等腐蚀性介质
蜗轮传动蝶阀 在阀门类型代号D后加入“3”表示,示例:D373H-16C
气动蝶阀 在阀门类型代号D后加入“6”,示例:D673H-25 气压0.4~0.6MPa
电动蝶阀 在阀门类型代号D后加“9”表示,示例:D973H-16C

  主要尺寸及重量

公称压力 PN(MPa) 公称通径
DN(mm)
尺寸(mm) 重量(kg)
L D1 D2 Z-φd H1 H

D43 D343 D43 D343
O.25 40 33 100 80 4-14 76 198 248 35 67
50 43 110 90 4-14 85 202 254 43 76
65 46 130 110 4-14 95 222 278 52 98
80 49 64 150 125 4-18 110 246 312 74 12
100 56 64 170 145 4-18 122 270 330 102 168
125 64 70 200 175 8-18 138 294 368 14 202
150 70 76 225 200 8-18 158 326 404 178 249
200 71 89 280 255 8-18 188 - 496 - 455
250 76 114 335 310 12-18 224 - 558 - 589
300 83 114 395 362 12-23 254 - 632 - 742
350 92 127 445 412 12-23 288 - 672 - 96
400 102 140 495 462 16-23 320 - 714 - 1273
450 114 152 550 518 16-23 350 - 768 - 1664
500 127 152 600 568 16-23 388 - 828 - 213
600 154 178 705 670 20-25/26 440 - 952 - 287
700 165 229 810 775 24-25/26 488 - 1000 - 412
800 190 341 920 880 24-30 572 - 1078 - 549
900 203 341 1020 980 24-30 628 - 1180 - 726
1000 216 300 1120 1080 28-30 698 - 1272 - 921
1200 254 360 1320 1280 32-30 810 - 1418 - 1127
1400 381 390 1520 1480 36-30 940 - 1519 - 1388
1600 457 440 1730 1690 40-30 1060 - 1629 - 1772
1800 457 490 1970 1910 44-34 1090 - 1763 - 1984
2000 508 540 2180 2110 48-34 1195 - 2094 - 2563
0.6 40 33 100 80 4-14 76 200 250 3.8 71
50 43 110 90 4-14 85 208 260 4.8 81
65 46 130 110 4-14 95 228 284 5.7 1O5
80 49 64 150 125 4-18 119 256 322 8.1 147
100 56 64 170 145 4-18 122 278 338 1.1 176
125 64 70 200 175 8-18 138 298 372 15.2 214
150 70 76 225 200 8-18 158 326 404 19.5 266
200 71 89 280 255 8-18 188 - 496 - 475
250 76 114 335 310 12-18 224 - 558 - 61
300 83 114 395 362 12-23 254 - 632 - 76
350 92 127 445 412 12-23 288 - 672 - 99
400 102 140 495 462 16-23 320 - 714 - 131
450 114 152 550 518 16-23 350 - 768 - 169
500 127 152 600 568 16-23 388 - 828 - 2165
600 154 178 705 670 20-25/26 440 - 952 - 2925
700 165 229 810 775 24-25/26 488 - 1000 - 416
800 190 241 920 880 24-30 572 - 1078 - 553
900 203 241 1020 980 24-30 628 - 1180 - 7315
1000 216 300 1120 1080 28-30 698 - 1272 - 931
1200 254 360 1340 1295 32-34 810 - 1418 - 1132
1400 381 390 1560 1510 36-34 940 - 1519 - 1395
1600 457 440 1760 1710 40-34 1060 - 1629 - 1785
1800 457 490 1970 1910 44-41 1150 - 1763 - 2015
2000 508 540 2180 2110 48-48 1265 - 2094 - 2580

  主要尺寸及重量

公称
压力
PN(MPa)

公称通径
DN(am)

尺寸(am)

重量 (kg)

L D1 D2 Z-φd H1 H

D43 D343 D43 D343
1.O 40 33 110 85 4-18 76 200 250 4 75
50 43 125 100 4-18 85 208 260 5 85
65 46 145 120 4-18 95 228 284 6 11
80 49 64 160 135 4-18 110 256 322 85 155
100 56 64 180 155 8-18 122 278 338 115 185
125 64 70 210 185 8-18 138 298 372 16 225
150 70 76 240 21O 8-23 158 326 404 205 28
200 71 89 295 265 8-23 188 - 496 - 50
250 76 114 350 320 12-23 224 - 558 - 64
300 83 114 400 368 12-23 254 - 632 - 80
350 92 127 460 428 12-23 288 - 672 - 104
400 102 140 515 482 12-25/26 320 - 714 - 138
450 114 152 565 532 20-25/26 350 - 768 - 178
500 127 152 620 585 20-25/26 388 - 828 - 228
600 154 178 725 685 20-30 440 - 952 - 308
700 165 229 840 800 24-30 488 - 1000 - 438
800 190 241 950 905 24-34 572 - 1078 - 582
900 203 241 1050 1005 28-34 628 - 1180 - 770
100 216 300 1160 1115 28-34 698 - 1272 - 980
1200 254 360 1380 1325 32-41 810 - 1418 - 1192
1400 381 390 1590 1525 36-48 940 - 1519 - 1460
1600 457 400 1820 1750 40-54 1060 - 1629 - 1850
1800 457 490 2020 1950 44-54 1150 - 1763 - 2082
2000 508 540 2230 2160 46-54 1265 - 2094 - 2661
  40 33 110 85 4-18 76 220 250 4.5 8
50 43 125 100 4-18 85 208 260 5.5 9
65 46 145 120 4-18 95 228 284 6.5 115
80 49 64 160 135 8-18 110 256 322 9 16
100 56 64 180 155 8-18 122 278 338 12 19
125 64 70 210 185 8-18 138 298 372 17 235
150 70 76 240 21O 8-23 158 326 404 21.5 295
2,00 71 89 295 265 12-23 188 - 496 - 52
250 76 114 355 320 12-25/26 224 - 558 - 66
300 83 114 410 375 12-25/26 254 - 632 - 83
350 92 127 470 435 16/25/26 288 - 672 - 108
1.6 400 102 140 525 485 16-30 320 - 714 - 142
450 114 152 585 545 20-30 350 - 768 - 182
500 127 152 650 608 20-34 388 - 828 - 234
600 154 178 770 718 20-34/41 440 - 952 - 316
700 165 229 840 788 24-36/41 488 - 1000 - 448
800 190 241 950 898 24-41 572 - 1078 - 592
900 203 241 1050 998 28-41 628 - 1180 - 784
1OOO 216 300 1170 1110 28-42/48 698 - 1272 - 1000
1200 254 360 1390 1325 32-48/54 810 - 1418 - 1212
1400 381 390 1590 1525 36-48/54 940 - 1519 - 1483
1600 457 440 1820 1750 40-58 1060 - 1629 - 1875

  注:表中的产品型号为采JB/T74-90系列2(即原机标JB74-90-59)法兰标准,如采HG20592-20596,GB9112-GB9131,JB/T74-90系列1法兰标准(即等效采用德国DIN标准),应在产品型号后加“G”,示例:D43H-25-G
